Tipo: Válvula de bola
-
Material: Acero al carbón
-
Tamaño nominal: 1-1/2"
-
Presión nominal: Clase 3000 LB
-
Diseño: Paso full
-
Conexión: Roscada NPT
-
Fabricante: YDF
Ficha Técnica – Válvula de Bola Flotante Fundida 3000 PSI

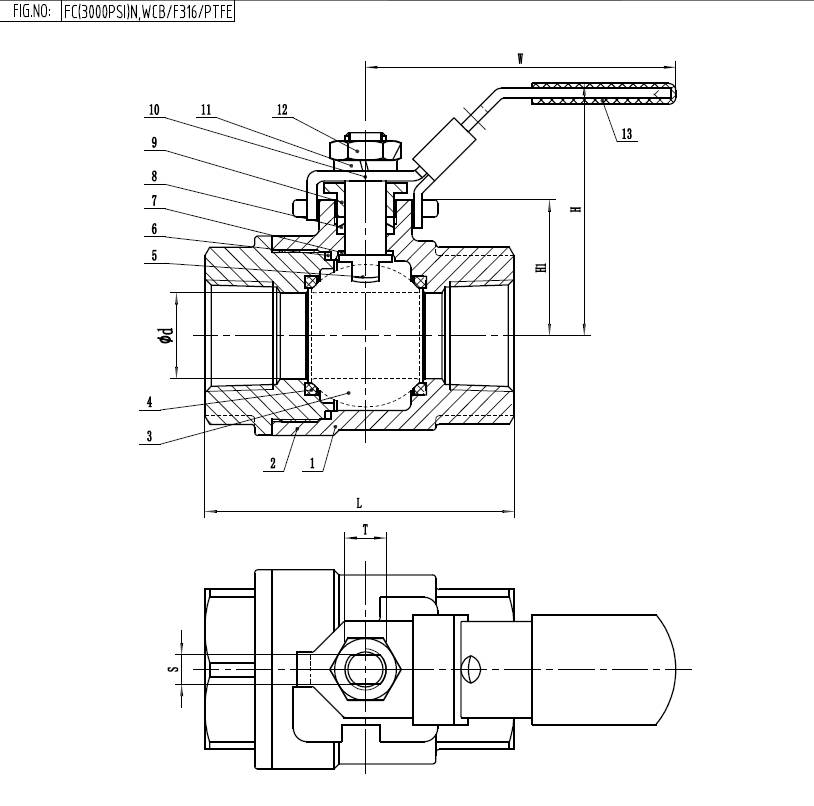

| Item |
Parte |
Material |
Cantidad |
| 1 |
Cuerpo |
ASTM A216 WCB |
1 |
| 2 |
Tapa |
ASTM A216 WCB |
1 |
| 3 |
Bola |
ASTM A351 CF8M |
1 |
| 4 |
Asiento |
Delrin |
2 |
| 5 |
Eje |
ANSI 316 |
1 |
| 6 |
Empaque Cuerpo |
PTFE |
1 |
| 7 |
Arandela de Empuje |
Delrin |
1 |
| 8 |
Empaque |
PTFE |
1 |
| 9 |
Tuerca de Gland |
ANSI 304 |
1 |
| 10 |
Manija |
ANSI 430 |
1 |
| 11 |
Arandela |
ANSI 304 |
1 |
| 12 |
Tuerca |
ANSI 304 |
1 |
| 13 |
Cubierta Manija |
Plástico |
1 |
Dimensiones (3000 PSI)
| Tamaño |
Ød (mm) |
L (mm) |
H (mm) |
H1 (mm) |
W (mm) |
S (mm) |
T (mm) |
| 1/2" |
15 |
76 |
65 |
30 |
145 |
6.5 |
10 |
| 3/4" |
20 |
82 |
70 |
35 |
145 |
6.5 |
10 |
| 1" |
25 |
93 |
74 |
39 |
180 |
8.5 |
12 |
| 1-1/2" |
38 |
120 |
94 |
55 |
210 |
8.5 |
16 |
Normas de fabricación: ASME B16.11, ISO 17292, ASME B16.34
Presión: 3000 PSI (Full Port)
Pruebas de inspección: API 598, Shell 4500 PSI, Asiento 3300 PSI
